Челюстная дробилка широко используется в различных отраслях промышленности для дробления различных типов материалов. Его главная функция состоит в том, чтобы уменьшить большие породы или руды в меньшие, более управляемые размеры.

Переработка металлургических шлаков

Стальной шлак и железный шлак: используются в цементной и строительной промышленности.

Химическая промышленность

Доломит и кальцит: используются в производстве удобрений и химикатов

Фосфатная порода: перерабатывается для производства удобрений

Перерабатывающая промышленность

Стекло: Дробленое для переработки

Шлак: Промышленные побочные продукты от производства стали

Керамика: Разбитая плитка и сантехника для повторного использования

Производство заполнителей и песка

Известняк: Для цемента и дорожных материалов

Гравий: Используется в бетоне и дорожном строительстве

Песчаник: Обработан для получения строительного песка

Отходы строительства и сноса

Бетон: используется для переработки снесенных конструкций

Асфальт: дробится для повторного использования в дорожном строительстве

Кирпичи: перерабатывается для строительных материалов

Горное дело и металлургия

Твердые породы: гранит, базальт, кварц и гнейс

Руды: железная руда, медная руда, золотая руда, серебряная руда

Уголь: используется в добыче и переработке угля

Щековая дробилка Процесс дробления

Процесс дробления в щековой дробилке включает в себя ряд этапов, в ходе которых материал постепенно разбивается на более мелкие части за счет сжатия и механической силы.

Процесс

Подача материала

Сырье (например, камни, руда, бетон) подается в дробильную камеру через бункер.

Для предварительной сортировки мелких фракций и регулирования скорости подачи может использоваться гризли-питатель.

Процесс

Первоначальное сжатие и дробление

Подвижная щека (закрепленная на эксцентриковом валу) движется к неподвижной щеке.

При этом материал оказывается между двумя челюстями, прикладывая большое сжимающее усилие.

Крупные материалы начинают разрушаться под действием давления.

Процесс

Прогрессивное уменьшение размера

При движении челюсти вперед-назад материал многократно дробится.

Переломы распространяются, постепенно уменьшая размер материала.

Движение подвижной щеки создает волнообразное дробление, которое обеспечивает непрерывное разрушение.

Процесс

Выгрузка измельченного материала

Под действием силы тяжести измельченные частицы движутся вниз.

Когда материал становится достаточно мелким, он выходит через разгрузочное отверстие в нижней части.

Размер конечного продукта можно регулировать путем изменения зазора между челюстями (настройка разгрузки).

Процесс

Рециркуляция (при необходимости)

Если остаются негабаритные частицы, они могут быть возвращены в щековую дробилку для дальнейшего дробления.

Это обеспечивает равномерный размер частиц перед отправкой материалов на следующую стадию обработки (например, вторичное дробление, грохочение или измельчение).

Щековая дробилка Принцип работы

Компоненты

Рама: Основная конструкция, которая поддерживает все компоненты.

Фиксированная щековая плита: Неподвижная щековая плита, установленная на раме.

Подвижная (качающаяся) щековая плита: Щековая плита, которая движется вперед и назад к неподвижной щеке. Обычно устанавливается на шатун.

Шатун: Соединительный стержень, который передает усилие от эксцентрикового вала к подвижной щеке.

Эксцентриковый вал (или главный вал): Вращающийся вал со смещенной (эксцентриковой) секцией, которая приводит в движение шатун. Вращение преобразуется в возвратно-поступательное движение.

Коленчатая плита(ы): Пластина или пластины, используемые для передачи движения от шатунов к качающейся щеке, создавая дробящее действие. Также действует как компонент защиты от перегрузки.

Маховики: Тяжелые колеса, установленные на эксцентриковом валу для хранения энергии и обеспечения плавной работы. Они также помогают преодолевать высокое усилие, необходимое во время дробления.

Механизм регулировки: система регулировки зазора между щековыми пластинами, контролирующая выходной размер дробленого материала. Это может включать в себя прокладки, клинья или гидравлические системы.

Бункер: область, обычно металлическая, которая направляет материал в пасть дробилки.

Принцип работы

Подача: Материал (горные породы, руда и т. д.) подается в дробилку сверху, обычно через бункер.

Вращение эксцентрикового вала: Двигатель (обычно электрический) приводит в движение эксцентриковый вал.

Движение шатуна: Эксцентриковое вращение заставляет шатун двигаться вверх и вниз или вперед и назад (в зависимости от конструкции дробилки).

Действие подвижной щеки: Движение шатуна передается подвижной плите щеки через распорную плиту(ы). Это заставляет подвижную щеку качаться в направлении неподвижной щеки.

Дробление: Когда подвижная щека качается в направлении неподвижной щеки, материал между щеками подвергается огромной сжимающей силе. Эта сила превышает прочность материала на сжатие, заставляя его ломаться и разламываться на более мелкие куски.

Разгрузка: Подвижная щека отводится назад, создавая больший зазор в нижней части камеры дробления. Затем измельченный материал падает вниз под действием силы тяжести и выгружается со дна дробилки.

Непрерывный цикл: цикл повторяется непрерывно, пока эксцентриковый вал продолжает вращаться, что приводит к непрерывному дроблению.

Характеристики щековой дробилки

Характеристики щековой дробилки зависят от ее конструкции, рабочих параметров и свойств материала.

Высокая степень дробления. Щековые дробилки обеспечивают значительную степень дробления, что означает, что они могут разбивать крупные материалы на более мелкие, более управляемые размеры за одну операцию.

Универсальность. Подходит для дробления широкого спектра материалов, включая твердые, абразивные и хрупкие материалы, такие как гранит, базальт и кварц, а также более мягкие материалы, такие как известняк и переработанный бетон.

Энергоэффективность. Разработаны для эффективного дробления с минимальным потреблением энергии, что способствует экономии затрат во время эксплуатации.

Простая конструкция и простота обслуживания. Щековые дробилки относительно просты по конструкции и имеют меньше деталей, чем другие дробильные машины, поэтому их легко обслуживать и ремонтировать, а изнашиваемые детали легко заменять.

Высокая производительность. Способны обрабатывать большие объемы материала благодаря большому загрузочному отверстию и высокой производительности в зависимости от модели и свойств материала.

Регулируемый размер разгрузочного отверстия

Разгрузочное отверстие можно регулировать для достижения желаемого размера продукта, обеспечивая гибкость для различных применений.

Долговечность

Изготовлено из прочных материалов, выдерживающих высокое давление и износ, что обеспечивает длительный срок службы даже в тяжелых условиях.

Постоянная производительность

Обеспечивает однородный размер продукта с минимальным количеством мелких частиц, повышая эффективность последующей обработки.

Надежные механизмы безопасности

Такие функции, как распорные пластины, действуют как предохранительные устройства, предотвращая повреждение дробилки в случае попадания в камеру недробленого материала.

Компактная конструкция

Многие модели имеют относительно компактные размеры, что делает их подходящими для работы в ограниченном пространстве.

Шум и вибрация

Хотя щековые дробилки производят определенный шум и вибрацию, новые модели часто оснащены системами демпфирования для снижения этих эффектов, повышая комфорт эксплуатации.

Щековая дробилка Серия

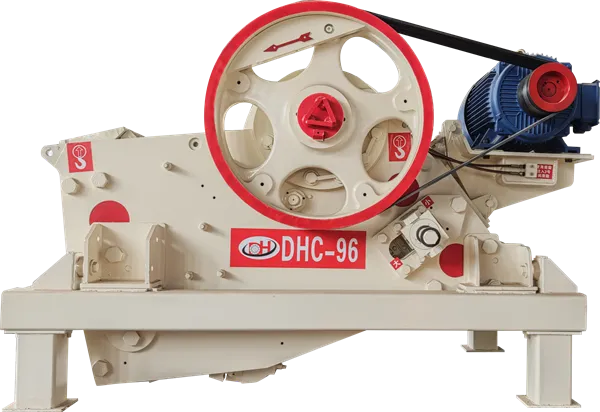

Щековая дробилка серии CS

Щековая дробилка серии CS является новым типом щековой дробилки, в которой наша компания внедрила ведущую международную технологию дробления щеки, приняла концепции дизайна щековой дробилки и технологии, накопленные нашей компанией в течение десятилетий, и оптимизировала структуру, выбор материала, процесс, оборудование и т.д. Она имеет уникальную структуру и превосходную производительность.

Промышленное применение

Лаборатория и исследования

Испытание материалов: щековые дробилки часто используются в лабораториях для мелкомасштабного дробления и анализа геологических образцов или тестирования новых составов материалов.

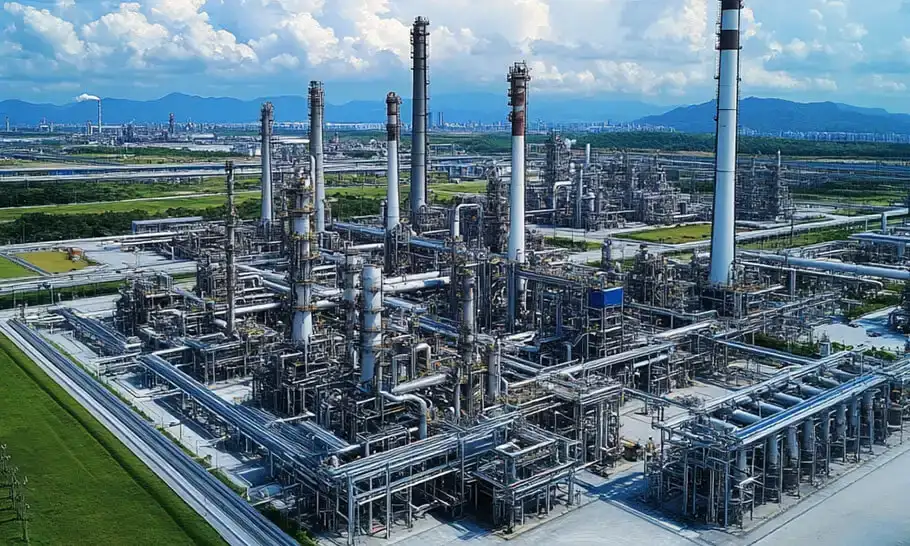

Химическая промышленность

Измельчение: применяется для дробления материалов, необходимых в химическом производстве, например, известняка для производства цемента или другого сырья.

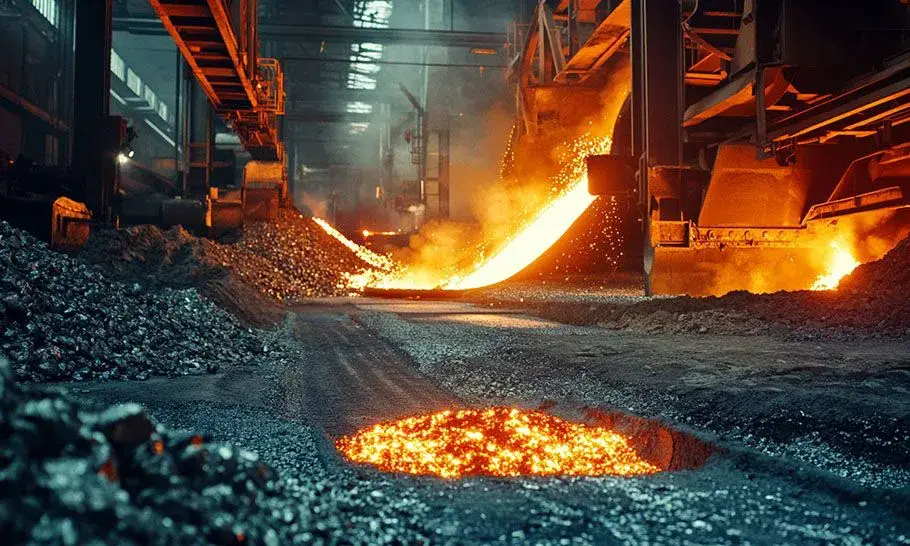

Металлургическая промышленность

Подготовка материала: используется на металлургических заводах для дробления сырья, такого как уголь, кокс и другие материалы для печей.

Строительство и снос

Производство заполнителей: щековые дробилки используются для производства строительных заполнителей, таких как гравий, песок и щебень, используемых в бетоне и дорожных основаниях.

Переработка строительных отходов: они измельчают такие материалы, как бетон, кирпичи и асфальт, для повторного использования в новых строительных проектах.

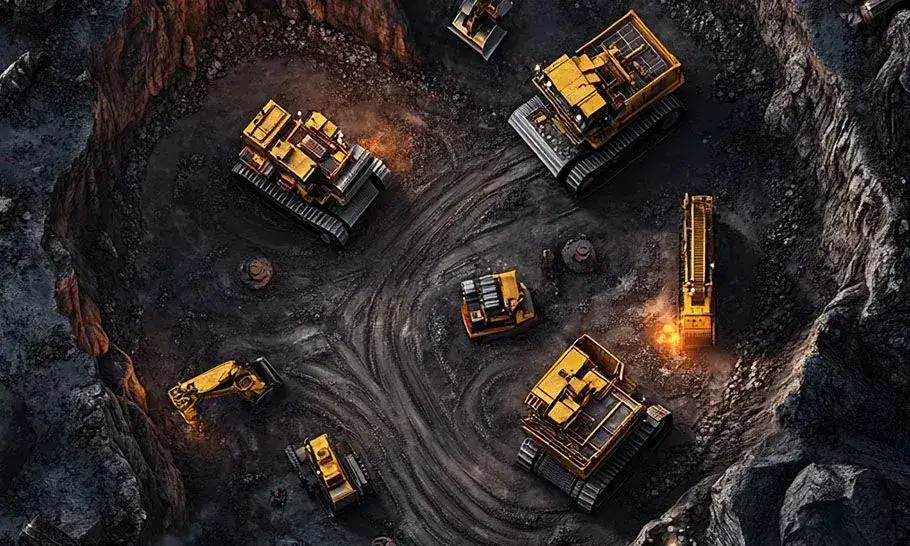

Добыча и переработка полезных ископаемых

Первичное дробление: щековые дробилки используются на первом этапе процесса дробления для измельчения крупных камней, извлеченных из шахт или карьеров, до приемлемых размеров.

Переработка руды: они помогают дробить руды, такие как золото, железо, медь и другие минералы, перед дальнейшей обработкой на мельницах или флотационных установках.

Часто задаваемые вопросы Jaw Crusher

Позвольте нам предложить вам лучшее обслуживание

Каковы основные компоненты щековой дробилки?

Фиксированная щека: остается неподвижной во время работы.
Подвижная щека: перемещается для дробления материалов.
Шатун: соединяет подвижную щеку с эксцентриковым валом.
Эксцентриковый вал: приводит в движение подвижную щеку.
Коленчатые пластины: передают усилие и действуют как предохранительные устройства.
Маховик: поддерживает постоянное движение и снижает потребление энергии.
Разгрузочное отверстие: щель, через которую выходит измельченный материал.

Какие материалы может перерабатывать щековая дробилка?

Щековые дробилки могут обрабатывать различные материалы, включая:
Твердые породы (гранит, базальт)
Руда
Вторичные материалы (бетон, асфальт)
Гравий и песок
Мягкие камни (известняк, гипс)

Какие факторы влияют на производительность щековой дробилки?

Твердость материала: для дробления более твердых материалов требуется большее усилие.
Размер исходного материала: материал слишком большого размера может снизить эффективность.
Настройки дробилки: правильная регулировка выпускного отверстия и скорости имеет решающее значение.
Техническое обслуживание: изношенные детали снижают производительность.
Скорость подачи: постоянная подача повышает эффективность.

Какие существуют типы щековых дробилок?

Щековые дробилки с одним рычагом: имеют одну поворотную плиту и более компактную конструкцию.
Щековые дробилки с двумя рычагами: используют две поворотные плиты, обеспечивая большую силу дробления, но требуя большего обслуживания.
Универсальные щековые дробилки: имеют регулируемые настройки разгрузки.

Что такое щековая дробилка?

Щековая дробилка — это тип оборудования, используемого в горнодобывающей промышленности и строительстве для дробления крупных камней на более мелкие, более управляемые куски. Она использует силу сжатия для разрушения материалов и обычно используется на первичных стадиях дробления.

Как отрегулировать размер выпускного отверстия?

Выпускное отверстие регулируется с помощью прокладок или гидравлических систем. Меньшие зазоры обеспечивают более мелкий выход, в то время как большие зазоры позволяют получать более крупный материал.

Как работает щековая дробилка?

Щековая дробилка имеет две щеки: одну фиксированную и одну, которая движется вперед и назад. Материал подается в верхнюю часть машины, и подвижная щека прижимает его к фиксированной щеке, разбивая на более мелкие куски. Измельченный материал выходит через щель в нижней части.
